低温烧制中开片现象的成因解析

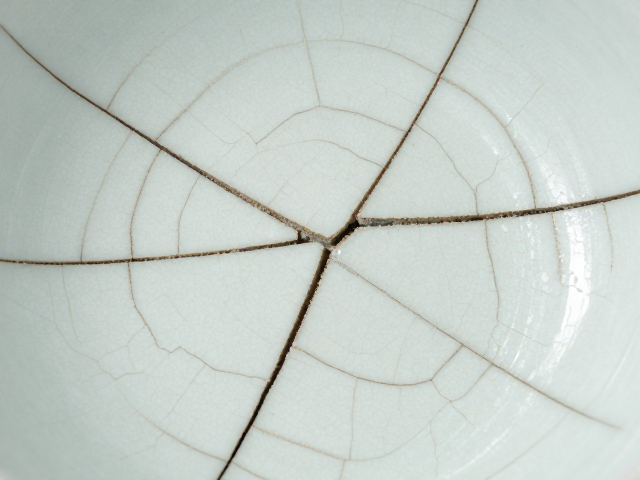

瓷器在低温阶段出现开裂或严重开片，往往源于坯体与釉层在热膨胀系数上的不匹配，以及升温过程中水分与有机物的急剧挥发。当窑炉温度升至100℃至300℃区间时，坯体内的物理水开始大量排出，若升温速率过快，内部蒸汽压力无法及时通过坯体孔隙释放，会在坯体内部形成应力集中。这种内应力一旦超过坯体在该温度下的强度极限，便会导致肉眼可见的裂纹或细微的开片现象。

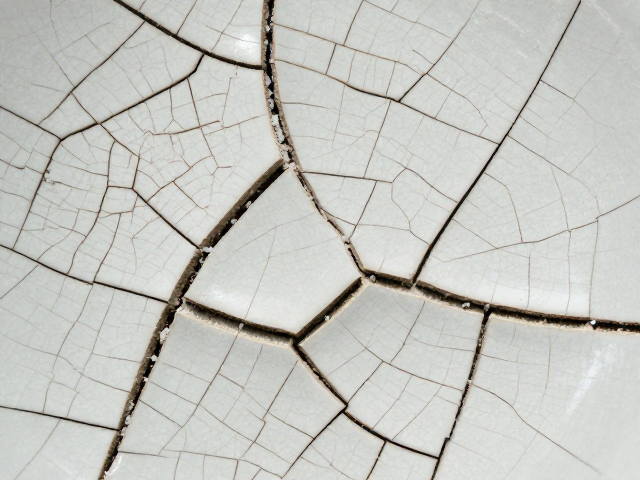

此外，釉料配方中的成分在低温下尚未完全熔融，其流动性较差，难以对坯体表面的微小缺陷进行有效覆盖和填补。如果釉层中含有较多的高碱性氧化物或低熔点物质，在受热不均的情况下，釉层内部会产生收缩应力。这种收缩应力与坯体的膨胀应力相互对抗，若两者未能通过合理的配方调整实现平衡，裂纹便容易在釉面或坯釉界面处萌生并扩展，形成所谓的“低温开片”。
升温曲线优化与工艺控制策略
解决升温过快导致的开裂问题，核心在于重构升温曲线，特别是在100℃至600℃这一关键区间实施阶梯式升温。建议在100℃左右设置保温阶段，时长通常为30至60分钟，目的是让坯体内部的水分缓慢、均匀地排出，避免蒸汽压力骤增。随后在300℃至500℃区间再次设置保温，重点促进碳酸盐分解和有机物氧化，减少气体产生对坯体结构的破坏。通过延长低温段的升温时间，可以有效降低热冲击，使坯釉结合处的应力释放更加平缓。
在升温过程中，窑炉内的气氛控制同样至关重要。低温阶段应保持微弱的氧化气氛，确保坯体内的碳素和有机物充分燃烧，避免还原性气体残留导致坯体疏松或产生气孔。同时，需定期检查窑炉的升温系统，确保加热元件分布均匀，避免局部过热或冷点现象。对于大型或厚壁瓷器，应采用更缓慢的升温速率，并可能需要增加中间保温节点，以抵消因温差引起的巨大热应力，从而从工艺源头遏制开裂风险。
坯釉匹配性测试与原料预处理
预防低温开裂，必须从原料和釉料的基础处理入手，确保坯釉热膨胀系数的匹配。在实际生产或制作中，可通过制作小样进行热膨胀测试，计算坯釉膨胀系数差值，理想状态是釉的膨胀系数略小于或等于坯体，使釉层在冷却过程中处于微弱的压应力状态，从而增强瓷器的机械强度并减少开裂。若发现釉层膨胀系数过大，可通过调整釉料配方，增加石英、长石等高膨胀系数原料的比例，或减少滑石、钾钠长石等低膨胀原料的含量来进行修正。
原料的细度和含水量直接影响坯体的致密度和干燥收缩率，进而影响低温烧制时的稳定性。确保坯料经过充分淘洗和过滤，去除杂质和大颗粒，提高泥料细度，有助于减少烧制过程中的结构缺陷。同时，坯体在入窑前必须彻底干燥，含水率应控制在0.5%以下。对于难以完全干燥的坯体，可采用分段干燥法，先在低温环境下自然阴干，再逐步提高温度进行烘干，避免表面硬化过快导致内部水分无法排出，从而在低温烧制时因水分急剧蒸发引发开裂。
常见误区与避坑指南
许多创作者在遇到低温开裂时，常误以为提高烧成温度能解决问题，实则可能加剧裂纹扩展。低温开裂的根本原因多在于热应力释放不均，而非最终烧结温度不足。盲目提高升温速率或最终温度，会导致坯体内部应力瞬间释放，引发炸裂或釉面起泡。正确的做法是回归低温段的工艺细节，而非依赖高温段的烧结效果。
另一个常见误区是忽视窑炉装载方式对热对流的影响。如果瓷器在窑内堆叠过密或摆放位置不当，会导致局部气流受阻，形成温度不均的“死角”。这种热场的不均匀会直接导致不同部位的升温速率差异，进而在坯体内部产生复杂的应力分布，诱发开裂。因此，合理规划窑位，确保每件瓷器周围有足够的空间供热气流循环，是保证升温均匀性、避免低温开裂的重要且容易被忽视的操作细节。
