低温阶段的热应力释放与水分排出机制
陶瓷坯体在升温至300℃之前的阶段，物理变化主要集中在结晶水排出和游离水蒸发。这一过程伴随着体积收缩，若升温速率过快，内部水分急剧汽化产生高压蒸汽，极易导致坯体开裂或爆裂。实际操作中，需严格监控窑炉升温曲线，特别是在100℃至200℃区间，坯体内的结合水开始分解，此时热传导效率较低，内外温差较大，必须保持缓慢升温，通常建议升温速率控制在10-15℃/小时，以确保水分均匀排出，避免因局部应力集中引发结构性损伤。
除了水分排出，有机物的氧化分解也是低温阶段的关键环节。坯料中残留的碳素、粘结剂及杂质在高温下发生氧化反应，释放出色光和气体。若此时升温过快，气体来不及排出，会在坯体内部形成气孔或裂纹。因此，在达到200℃之前，窑内气氛应保持微弱的氧化状态，避免还原气氛过早介入导致坯体表面出现黑心或气泡。通过精准控制此阶段的升温斜率，能够有效降低坯体内部的热应力积累，为后续的高温烧结奠定稳定的物理基础。
中高温段的晶型转变与均匀升温策略

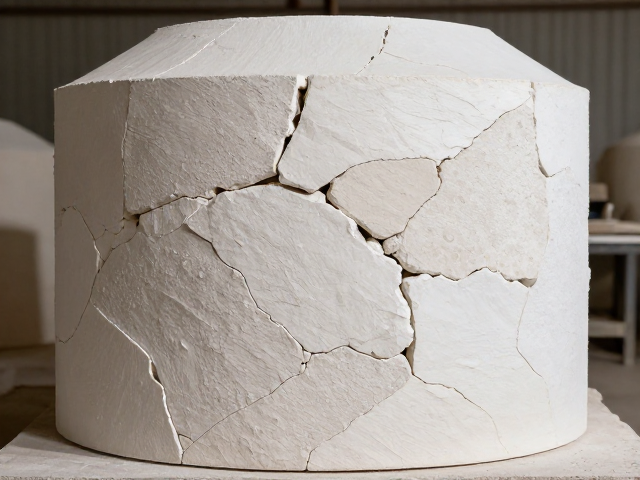

当温度升至500℃至900℃区间，石英等矿物开始发生晶型转变，伴随显著的体积变化。α-石英向β-石英的转化发生在573℃左右，此时体积膨胀约0.8%，若升温不均或速率失控，极易导致制品变形或开裂。为了实现中高温段的均匀升温，需采用分段控温策略，在晶型转变温度点设置保温平台，通常保温时间为30-60分钟，待晶型转变完成、体积变化稳定后，方可继续升温。这种等温处理能够消除因相变产生的内应力，防止坯体在关键相变期受损。
进入900℃以上的高温烧结阶段，液相开始生成，坯体逐渐致密化。此时，热传导效率提高，但仍需警惕因窑内温差导致的变形问题。通过优化窑炉风机布局和燃料/电能分配，确保窑室横向与纵向温度梯度控制在±5℃以内，是实现均匀升温的核心。对于大型窑炉，应采用多区段独立控温，根据坯体在窑车上的排列密度动态调整各区升温功率，避免局部过热或升温滞后。通过精细的热工制度调整，使坯体各部位同步达到烧结温度，从而提升成品率和产品一致性。
