釉层厚度与还原气氛的耦合风险
陶瓷在还原烧过程中，釉层过厚往往伴随着气体释放受阻和应力集中，这是导致成品开裂的核心物理机制。当釉料在高温下熔融形成玻璃相时，如果堆积过厚，内部包裹的气泡难以顺利排出，这些滞留的气体在冷却阶段会形成微裂纹源。同时，厚釉层在降温过程中产生的收缩应力远大于薄釉，一旦釉层与胎体的膨胀系数匹配出现细微偏差，巨大的内应力便会在釉面或胎体结合部爆发，直接导致器物崩裂。
还原气氛下的化学变化会进一步加剧这一风险。还原焰通过消耗釉料中的氧，使氧化铁等金属氧化物转化为低价态，这一过程伴随着体积变化和粘度改变。过厚的釉层在经历这种化学重构时，表面硬化迅速而内部仍处于高粘度状态，内外收缩不同步极易引发“惊釉”或深层龟裂。因此，控制釉层厚度并非简单的厚度数值游戏，而是需要精确计算釉料在高温下的流变特性与气体逸出路径，确保釉层在熔融状态下能形成均匀且应力释放顺畅的玻璃态结构。
升温曲线的精细化控制策略
防止热震开裂的首要防线在于升温阶段的等温停留设计，特别是在300℃至600℃的水分排出期和800℃至900℃的石英晶型转变期。在这两个关键温度区间，坯体内的物理水、结晶水以及石英骨架的体积突变会释放巨大应力。若升温过快，坯体内部应力无法通过塑性变形释放，便会形成隐性裂纹。通过在这些节点设置保温平台，让热量均匀渗透至坯体中心，可以显著降低因温差导致的热应力冲击，为后续釉层熔融提供稳定的基底。
降温阶段的冷却速率同样决定了最终成品的完整性。还原烧结束后，从高温降至常温的过程中，釉层与胎体的冷却收缩速率差异是致裂的主要原因。采用分段冷却或自然缓冷的方式，允许釉层在玻璃化转变温度附近缓慢释放应力，能有效避免急冷造成的热震。实际操作中，窑炉的码放方式也会影响局部散热，确保坯体之间留有适当的散热通道，避免局部过热或过冷导致的应力不均，是维持整体热平衡的关键细节。
坯釉匹配与原料处理的底层逻辑

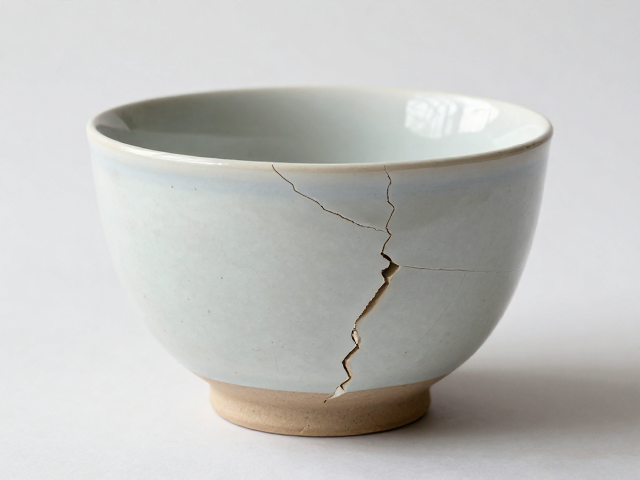

坯釉匹配度是决定陶瓷能否经受高温洗礼的根本。釉层的膨胀系数必须略小于胎体，这样在冷却过程中釉层会受到胎体的约束力，形成压应力，从而提高釉面的抗裂性能。如果釉层膨胀系数过大，冷却时釉层收缩幅度超过胎体，就会在釉面产生张应力，极易引发网状裂纹甚至剥落。因此，在配方调整时，需通过高温膨胀仪等数据辅助，精确计算并调整长石、石英、黏土等原料的比例，确保两者在高温下的物理性能高度协同。
原料的细度与混合均匀性直接影响坯釉界面的结合质量。过粗的颗粒会导致接触点不实，形成应力集中点；而混合不均则会导致局部成分波动，引起收缩不一致。通过球磨细化原料，确保釉料细度达到规定目数（如200-300目筛余），并采用多次搅拌或陈腐工艺，使水分与颗粒充分结合，消除内部团粒。均匀的浆料在施釉后能形成致密且厚度一致的釉层，减少因局部厚度差异导致的受热不均，从微观结构上提升陶瓷制品的热稳定性。
