透明釉冰裂纹的微观形成机制
透明釉在冷却过程中产生的冰裂纹，本质上是釉层与胎体在热膨胀系数上的差异所引发的应力释放现象。当陶瓷制品在高温窑炉中完成烧结并进入冷却阶段时，如果釉层的热膨胀系数大于坯体，釉层会受到拉应力。一旦这种拉应力超过了釉层本身的强度极限，釉面便会发生断裂。透明釉因其二氧化硅含量高、杂质少，玻璃相结构致密且透明度高，使得这种细微的裂纹在视觉上呈现出类似冰裂的网状结构，裂纹内部因光线折射和尘埃附着而显现出色差，从而形成独特的装饰效果。
冰裂纹的形态并非随机分布，而是受到釉料配方中氧化铝、氧化硅及助熔剂比例的严格调控。氧化铝能提高釉料的粘度，延缓析晶过程，增加釉层的韧性，从而影响裂纹的粗细与分布密度。高铝釉料倾向于形成细密且均匀的裂纹，而低铝高硅的釉料则更容易产生宽大且不规则的龟裂。此外，釉层厚度也是关键变量，较厚的釉层在冷却时产生的内应力更大，往往导致裂纹更深、更明显，而薄釉层则可能仅表现为细微的开片或不开裂，这种物理机制决定了冰裂纹从微观结构到宏观视觉表现的直接联系。
坯体烧结程度对釉面发色的决定性作用

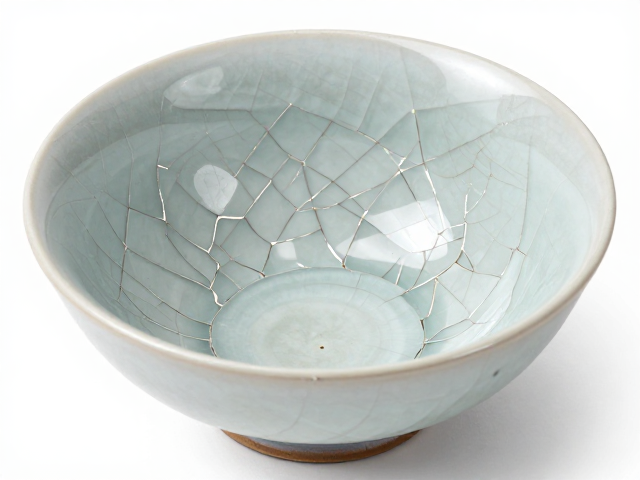

坯体的烧结程度直接决定了其吸水率和孔隙率，进而影响釉料在高温下的流动与发色反应。当坯体烧结程度不足（欠烧）时，胎体结构疏松，孔隙率高，在高温下容易吸收釉料中的金属氧化物着色剂。这种吸收作用会导致釉面颜色发暗、发浑，缺乏透明釉应有的清澈感，甚至出现“吃釉”或釉面凹陷的现象。相反，完全烧结的坯体致密且低吸水，釉料能够均匀铺展，金属氧化物在釉熔体中充分溶解并呈现出色相，使得透明釉的发色纯净、明亮，符合高品质瓷器对色泽鲜艳度和透明度的要求。
烧结程度还影响着釉面与坯体界面的化学反应。在高温下，坯体中的矿物质可能与釉料成分发生扩散和反应，形成过渡层。如果烧结程度过高，坯体过度致密，可能导致釉层与坯体结合力下降，出现剥釉或缩釉缺陷；若烧结程度适中，界面结合紧密，釉层能稳定存在，着色离子如铁、铜、钴等在釉液中保持稳定的化学状态，从而呈现出预定的色彩。例如，铁红釉或铜红釉对坯体的还原气氛和烧结温度极为敏感，坯体的致密程度决定了窑内气体交换的效率，进而影响着色离子的价态变化，最终决定釉面的最终色调。
烧结度对裂纹形态与分布特征的影响

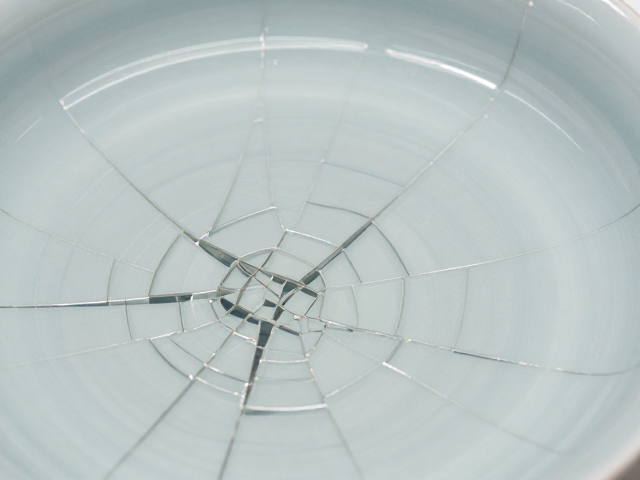

坯体的致密程度直接影响冷却过程中应力传递的路径和裂纹的扩展方式。高烧结程度的坯体刚性较大，在冷却时难以通过自身形变来释放釉层产生的拉应力，因此应力主要集中在釉层中，容易形成清晰、连贯且分布较广的冰裂纹。这种裂纹通常线条流畅，具有较好的艺术表现力。相比之下，欠烧坯体结构较软，具有一定的塑性变形能力，能够在一定程度上缓冲釉层的收缩应力，导致裂纹较少、较浅或呈断续状分布，甚至因应力被坯体吸收而完全不开裂，难以形成典型的冰裂效果。
此外，坯体的微观结构特征，如气孔分布和晶粒大小，会干扰裂纹的扩展路径。完全烧结的坯体晶粒发育良好，界面清晰，裂纹扩展较为规则，容易形成网状或树枝状的冰裂图案。若坯体烧结不均，存在局部欠烧或过烧区域，会导致应力分布不均，裂纹可能在某些区域密集聚集，而在其他区域完全消失，形成杂乱无章的缺陷。这种因烧结程度不均导致的裂纹形态异常，在透明釉中尤为明显，因为透明釉对表面缺陷的容忍度较低，任何因坯体问题导致的应力集中都会直观地反映为裂纹形态的扭曲或不自然。
