结晶釉形成的核心化学机制
青釉结晶并非简单的物理堆砌，而是釉料中金属氧化物在高温熔融状态下的复杂相变过程。以钛、铁、锰等元素为主的成晶剂，需要在釉料配方中保持特定的比例，通常钛白粉或金红石的比例控制在1%-3%之间，这是引发结晶的基础。当窑炉温度升至1200℃以上时，釉层完全熔融，这些成晶剂像种子一样悬浮在玻璃相中，为后续的晶体生长提供晶核。若成晶剂含量过低，釉面难以出现肉眼可见的结晶点；若含量过高，则可能导致釉面流淌失控或产生过多的玻璃相包裹，使结晶形态模糊不清。
釉料的基础配方决定了结晶的“土壤”环境。长石、石英与高岭土的配比需要精确计算，其中二氧化硅的含量直接影响釉层的黏度和流动性。较高的二氧化硅含量能增加釉层黏度，抑制晶体过度生长，有助于形成细小紧密的结晶群；而碱性氧化物如氧化钾和氧化钠则会降低黏度，促进晶体快速长大。因此，配方设计必须在抑制流淌与促进生长之间寻找平衡，确保釉层在冷却过程中能维持稳定的物理状态，为结晶提供必要的时间窗口。
升温曲线与保温策略对结晶的影响

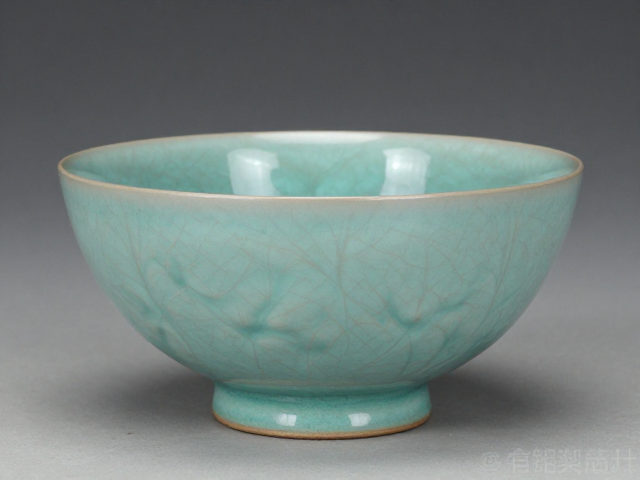

结晶过程对温度曲线极为敏感，升温阶段的主要目标是让釉料充分熔融并排除气体。在1000℃至1200℃之间，坯体发生化学反应，釉料开始软化。此时升温速率不宜过快，以免釉面产生气泡或针孔，破坏结晶的基底。当温度达到1230℃左右时，釉层完全液相化，成晶剂开始溶解并达到饱和状态。这一阶段的温度控制至关重要，过高的温度会导致晶体溶解回熔，过低的温度则无法形成足够的过饱和度，从而无法析出晶体。
真正的结晶发生在降温阶段，尤其是保温过程。在1150℃至1100℃区间设置保温段是出结晶的关键。保温时间通常控制在15至30分钟，具体时长取决于窑炉的热工特性和釉料配方。保温期间，釉层中的过饱和溶液逐渐析出晶体，保温时间越长，晶体体积越大，但过长的保温会导致晶体相互连接成片，失去独立的颗粒美感。降温速率同样需要精细控制，缓慢降温有利于晶体有序生长，形成大而完整的几何形态；快速降温则可能抑制晶体生长，形成细碎的冰裂纹或微小斑点。
釉层厚度与结晶形态的从属关系

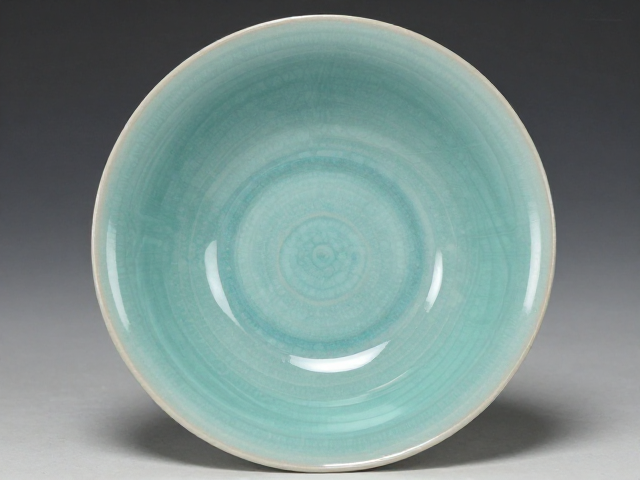

釉层厚度是决定结晶外观最直观的变量。薄釉层（0.3-0.5mm）在烧成过程中流动性较大，釉面容易平整光滑，结晶点通常较小且分布均匀，呈现出类似星点的精致效果。由于釉层薄，热量散失快，晶体生长空间有限，难以形成巨大的晶体簇。这种厚度适合追求清雅、细腻视觉效果的器物，如文房小件或薄胎器皿。若釉层过薄，可能导致露胎或釉面发白，影响整体质感。
厚釉层（0.8-1.5mm）则能容纳更多的成晶剂，晶体有充足的空间向上或向四周扩展。在厚釉中，结晶往往表现为较大的片状、针状或树枝状结构，层次感更强，立体感更足。厚釉在烧成初期会因重力作用产生轻微流淌，这有助于晶体在釉层内部形成不同的堆叠形态。然而，厚釉对窑内气氛和温度稳定性要求极高，一旦温度波动，极易出现釉泪、流釉或结晶发黑等缺陷。因此，厚釉烧制通常需要更长的预热时间和更平缓的升温曲线，以消除坯体内的水分和气体，防止釉面起泡。
窑内气氛与冷却阶段的微观调控

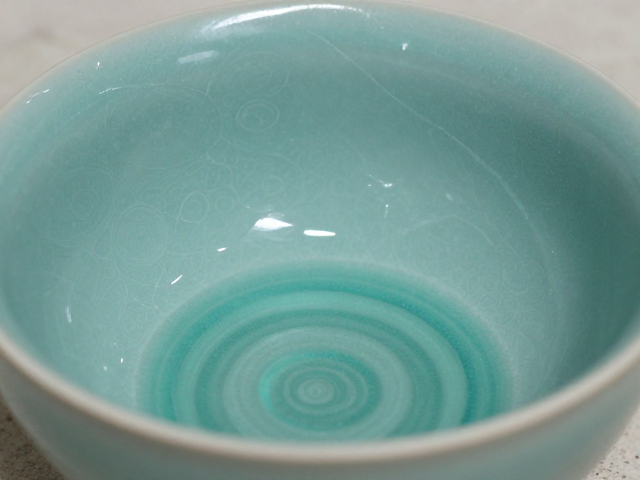

气氛控制直接影响金属氧化物的呈色和结晶形态。在氧化气氛下，铁、钛等元素主要以高价态存在，结晶颜色多为白色、灰色或淡黄色，晶体形态较为规整。而在还原气氛下，部分金属元素被还原为低价态，可能导致结晶颜色变深，出现青绿、褐色甚至黑色调。气氛的稳定性至关重要，剧烈的气氛波动会导致晶体生长中断或形态扭曲。实际操作中，需通过调节助燃空气与燃料的比例，维持窑内稳定的氧含量，通常在氧化期结束后，根据釉料特性决定是否转入弱还原或保持氧化。
冷却阶段的二次结晶或固溶体分解也是不可忽视的因素。当温度降至800℃以下时，釉层玻璃相逐渐固化，部分未完全析出的成晶剂可能发生二次析出，形成细微的次生结晶。这一过程会影响结晶的最终光泽和清晰度。若冷却过快，玻璃相迅速固化，可能将正在生长的晶体“冻结”在某一阶段，导致晶体边缘模糊。若冷却适中，晶体能完成的形态修饰，边缘清晰锐利。因此，窑炉的冷却制度需与升温、保温阶段紧密结合，形成完整的热工闭环，确保结晶在最佳状态下定格。
