坯体致密性与烧结温度的耦合机制
陶瓷坯体在加热过程中经历物理与化学变化，其最终质感与强度高度依赖于烧结阶段的微观结构演变。当温度升至特定区间，坯体内部的颗粒间发生接触与重排，液相逐渐生成并填充孔隙，这一过程直接决定了坯体的致密度。若升温速率过快或保温时间不足，坯体内部残留的气孔无法完全排出，导致釉层与坯体结合力下降，烧成后容易出现针孔、缩釉或剥落现象，严重影响成品率与视觉美感。
不同矿物组成的坯体对热膨胀系数及烧结温区存在显著差异，这要求烧成曲线必须与坯料特性精准匹配。以常见的高铝质或石英质坯体为例，石英在573℃发生晶型转变伴随体积突变，若在此节点控制不当，坯体极易产生裂纹或变形。因此，通过精确计算并控制升温至分解温度及烧结温区的速率，能够促进颗粒间的固相扩散与液相烧结，使坯体达到理想的致密状态，为后续施加颜色釉提供稳固且均匀的基底。
颜色釉的热膨胀匹配与界面稳定性
颜色釉的呈现效果不仅取决于呈色金属氧化物，更受制于釉层与坯体之间的热膨胀系数匹配度。在冷却过程中，若釉层的收缩率大于坯体，釉层会受到压应力，可能导致釉面开裂或产生“惊釉”；反之，若釉层收缩率小于坯体，釉层承受拉应力，则易发生剥落或龟裂。这种界面应力平衡是保护坯体结构完整、防止釉面缺陷的关键，也是决定陶瓷最终质感是否温润或清脆的核心因素。
在实际配方调整中，常通过引入氧化锌、氧化铅（现代多被无铅配方替代）或硼砂等助熔剂来调节釉料的软化温度和膨胀系数，使其与坯体形成良好的应力缓冲。例如，在仿古瓷或艺术陶瓷制作中，匠人常通过微调长石与石英的比例，控制釉面在高温下的流动性和最终冷却后的硬度。当釉层与坯体在微观结构上实现平滑过渡，界面处无明显的应力集中区，陶瓷表面便能呈现出均匀、细腻且具有一定深度感的视觉质感，避免因应力失衡导致的微观损伤。
窑炉气氛对呈色反应与坯体氧化的调控
烧成过程中的窑内气氛（氧化、还原或中性）会显著改变釉料中金属氧化物的化学状态，进而影响颜色表现及坯体的微观结构。在还原焰烧成环境下，釉料中的铁、铜等呈色元素倾向于以低价态存在，如氧化亚铜或单质铜，从而呈现出青绿、红亮等丰富且深邃的色彩层次。同时，还原气氛有助于去除坯体中的碳素和硫化物，减少坯体内部的黑心或气泡缺陷，提升坯体的白度和纯净度，使整体质感更为通透。
相反，氧化气氛烧成则使金属元素保持高价态，色彩通常较为明亮、稳定，如铁呈黄色或褐色，铜呈绿色。对于某些追求古朴、哑光或特殊肌理的陶瓷品种，氧化烧成能保留坯体原有的颗粒感和粗糙度，配合哑光釉料，可营造出沉稳厚重的质感。通过精确控制窑炉内的氧气含量和碳势，工匠能够引导釉面发生预期的物理变化，如产生结晶、气泡或流纹，这些微观与宏观的形态特征共同构建了陶瓷独特的艺术质感，同时确保了坯体在热应力下的结构稳定性。

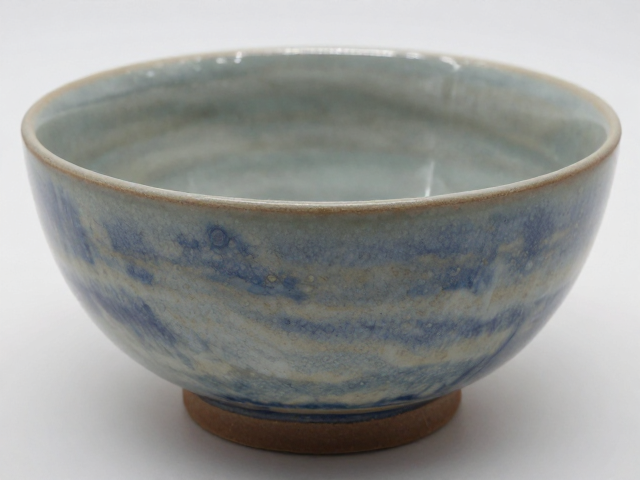

釉层厚度与烧成流动的微观调控
釉层的厚度直接影响陶瓷成品的机械强度、透光性及视觉层次感。过薄的釉层难以覆盖坯体表面的瑕疵，且在高温下易烧干，导致色泽单调、缺乏润度；过厚的釉层则可能在烧成过程中因重力作用产生流挂、堆积，甚至引发釉裂或剥落，破坏坯体与釉层的结合界面。因此，控制施釉的均匀性与厚度，是平衡保护坯体与提升质感的重要工艺环节。
在烧成过程中，釉料会经历软化、熔融及流动阶段，釉层的厚度决定了熔融釉液的粘度与流动性轨迹。适度的釉层厚度允许釉料在表面张力作用下形成平滑的曲面，增强光线的漫反射，使陶瓷表面呈现出如玉般的温润质感。对于需要表现强烈肌理效果的陶瓷，可通过多次施釉或控制釉料颗粒粗细，在烧成中形成自然的积釉与薄釉对比，这种由工艺控制的微观厚度变化，不仅丰富了视觉层次，也通过局部应力分散提升了整体结构的稳定性。
