釉面玻化过程中的应力积聚机制
气窑在烧制过程中，当温度达到釉料熔融并发生玻化的阶段，釉层表面会形成致密的玻璃态结构。这一过程伴随着剧烈的物理变化，体积收缩和粘度急剧下降，使得釉层与坯体之间的结合处于动态平衡状态。如果在釉面刚刚完成玻化、表面光亮且平整时立即出炉，釉层内部仍处于高温下的高应力状态，分子排列尚未完全固定，这种不稳定的物理状态是后续开裂的主要隐患。
此时若环境温度骤降，釉层表面与内部、以及釉层与坯体之间会形成巨大的温差梯度。由于陶瓷材料导热性有限，这种快速的热冲击会导致应力无法通过缓慢释放来抵消，从而在微观层面形成裂纹。特别是对于厚釉或复杂造型的产品，内部应力分布极不均匀，急冷不仅会导致表面炸裂，更可能引发坯体结构性的损伤，使得成品率在瞬间大幅下滑。
恒温保温对消除内应力的核心作用
所谓的“稳定后取出”，核心在于在最高烧成温度基础上设置保温时段，或者在降温初期设置阶梯式降温曲线。在这个阶段，窑内温度保持相对稳定，釉料中的气泡得以充分排出，玻璃相的结构进一步重组，更重要的是，坯体与釉层的热膨胀系数差异所积累的应力得以通过晶格结构的松弛过程缓慢释放。这一过程相当于让材料在“半熟”状态下进行自我修复和平衡，避免硬性固定带来的结构性断裂。
通过稳定的等温处理，釉面的流动性在受控的情况下趋于平稳，表面张力均匀分布，这直接决定了最终釉面的平整度和光泽度。若省略或缩短这一稳定期，釉面虽然可能看起来已经玻化，但其内部结构是紧绷且脆弱的。实际生产中，经验丰富的窑工会根据釉料的配方特性，精确计算保温时间，确保釉料中的未熔颗粒进一步溶解，同时让应力释放达到临界平衡点，这是提升产品物理性能的关键控制点。
冷却速率与防裂的微观关联

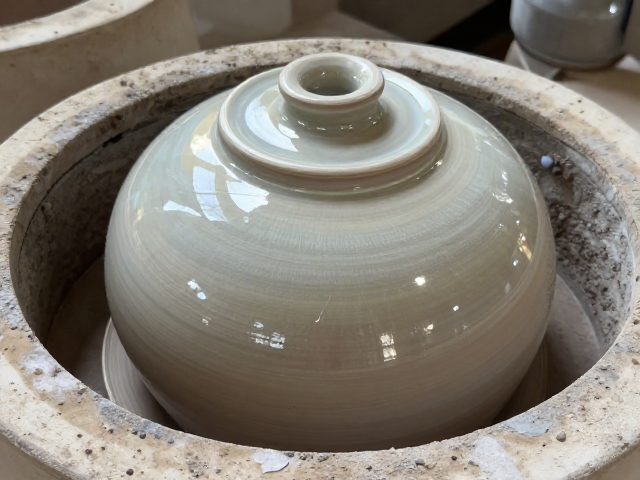

从微观力学角度来看，陶瓷制品在冷却过程中，釉层和坯体因热膨胀系数不同会产生收缩差。如果取出过早，冷却速率过快，釉层表面迅速收缩定型，而内部仍处于高温膨胀状态，这种内外收缩的不一致会在釉层中形成拉应力。当拉应力超过釉层的抗拉强度时，裂纹便会产生。稳定处理延长了材料处于高塑性状态的时间，使应力能够通过粘性流动逐渐消散，从而降低最终残余应力。
此外，气窑的热工制度中，升温和降温曲线的平滑度直接影响产品的寿命。在玻化完成后立即降温，相当于在材料最脆弱的时刻施加了最大的热冲击。通过稳定期后的受控降温，可以确保釉层在进入脆性温度区间前，已经完成了主要的应力释放过程。这种工艺细节直接决定了成品是否会出现隐裂、龟裂或爆釉现象，是保障陶瓷制品外观质量和使用安全的技术基石。
