青釉乳浊釉的视觉机理与助熔剂核心作用
青釉乳浊现象的本质在于釉层内部存在大量微米级的气泡、未熔颗粒或析出晶体，这些微粒对光线产生强烈的散射作用，使得釉面失去玻璃相的透明感，转而呈现如玉般温润、厚重的半透明或不透明质感。在传统的青瓷烧制体系中，助熔剂的选择直接决定了釉料的熔融温度区间以及高温下液相的粘度，进而影响乳浊效果的稳定性。常见的助熔剂主要包括长石、石灰石、草木灰以及现代陶瓷工业常用的合成熔块。不同助熔剂中氧化钙（CaO）、氧化钾（K2O）、氧化钠（Na2O）等成分的比例，会显著改变釉料的流变性能。例如，高钙釉在高温下粘度较低，流动性好，若配合合适的乳浊剂易形成明亮的玻璃质感；而若需追求深沉内敛的乳浊效果，往往需要引入高钾或高镁成分，以在冷却过程中促进微晶结构的形成或稳定气泡。
助熔剂的化学组成不仅影响熔融特性，还与釉料中的乳浊剂发生复杂的物理化学反应。在青釉体系中，磷酸盐、硅酸锆或天然滑石常作为主要的乳浊剂，它们需要在助熔剂形成的液相中保持适当的溶解度。如果助熔剂活性过高，乳浊剂可能完全溶解于液相中，导致釉面透明；反之，若助熔剂活性不足，釉面可能出现生烧或斑点。因此，配方设计时需精确计算助熔剂与乳浊剂的比例，确保在烧成温度下，乳浊剂能以预定粒径分散在釉层中。历史上，宋代龙泉窑的青釉乳浊效果便得益于其独特的石灰-碱釉体系，通过控制助熔剂中氧化钾和氧化钠的含量，配合铁元素呈色剂，实现了“千峰翠色”的乳浊质感，这种配方逻辑至今仍被现代陶瓷工艺所借鉴和验证。
硅酸锆与磷酸盐乳浊剂的工艺特性对比
硅酸锆（ZrSiO4）是目前现代陶瓷工业中应用最广泛、效果最稳定的乳浊剂，其在青釉乳浊釉中扮演着关键角色。硅酸锆颗粒在高温下会发生相变，部分分解为二氧化锆（ZrO2）和二氧化硅（SiO2），生成的二氧化锆微晶具有极高的折射率，能有效散射光线，形成洁白的乳浊效果。在实际工艺中，硅酸锆的添加量通常控制在釉料总重的5%至20%之间，具体数值需根据烧成温度和釉层厚度进行调整。值得注意的是，硅酸锆的粒径分布对乳浊效果影响显著，细颗粒硅酸锆能提供更细腻的乳浊感，而粗颗粒则可能增加釉面的粗糙度。此外，硅酸锆在高温下具有一定的溶解性，溶解后的锆离子进入釉玻璃网络，可能影响釉面的光泽度和化学稳定性，因此需通过调整配方中的氧化铝含量来平衡其溶解行为，防止釉面出现针孔或缩釉缺陷。
相较于硅酸锆，磷酸盐乳浊剂（如磷酸钙、磷酸镁）在青釉中常用于追求特殊的哑光或丝绒质感，其乳浊机理主要依赖于釉层中形成的微小气泡和磷酸盐晶体。磷酸盐在高温下会分解产生气体，这些气体被包裹在釉层中形成封闭气泡，从而产生强烈的乳浊效果。与硅酸锆相比，磷酸盐乳浊剂形成的釉面通常光泽度较低，色彩表现更为柔和，适合制作仿古青瓷或艺术瓷。然而，磷酸盐乳浊剂对烧成制度要求较高，若升温过快，气泡可能破裂导致釉面缺陷；若烧成温度过高，磷酸盐可能完全分解或溶解，导致乳浊效果消失。在实际应用中，磷酸盐乳浊剂常与硅酸锆复配使用，以结合两者优点，既获得稳定的乳浊效果，又保持一定的光泽度。复配比例需通过实验确定，通常硅酸锆占比较高，以提供基础乳浊，磷酸盐占比较低，以调节质感。
烧成制度对乳浊效果的关键影响

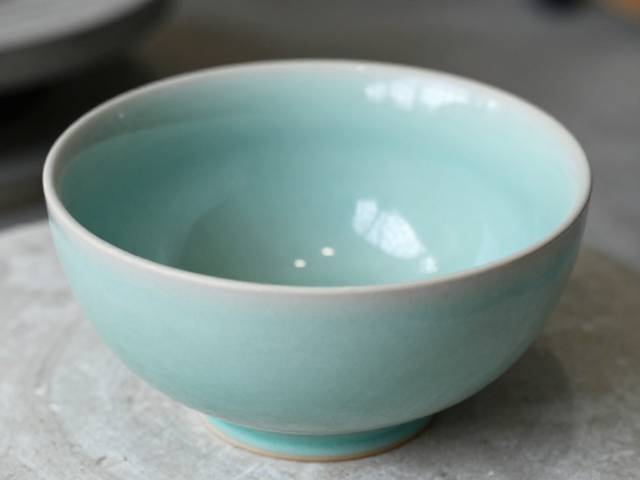

烧成温度是决定青釉乳浊效果的核心变量，温度的微小波动可能导致釉面从透明变为乳浊，或从乳浊变为失透。在氧化气氛下烧制青釉乳浊釉时，升温曲线需经过精心设计，特别是在釉料熔融阶段（约1000℃至1300℃），需确保助熔剂充分熔融，形成均匀的液相，同时乳浊剂以预定形态分散其中。对于硅酸锆乳浊釉，最高烧成温度通常控制在1250℃至1280℃之间，过高的温度会导致硅酸锆过度溶解，乳浊效果减弱；过低的温度则会导致生烧，釉面粗糙。保温时间同样重要，适当的保温有助于釉面流平，消除气泡，但若保温时间过长，气泡可能逸出，导致釉面透明化。因此，烧成曲线需根据釉料配方和窑炉特性进行优化，通常采用快速升温至熔融温度，再缓慢升温至最高温并保温15-30分钟的策略，以平衡乳浊效果与釉面质量。
气氛控制对青釉乳浊釉的铁元素呈色及乳浊稳定性具有显著影响。青釉的绿色主要来源于铁元素（Fe2O3），铁元素在氧化气氛下以三价铁（Fe3+）形式存在，呈现黄绿色或浅绿色；在还原气氛下，铁元素以二价铁（Fe2+）形式存在，呈现翠绿色或深绿色。在乳浊釉中，气氛还会影响釉层中气泡的形成和稳定性。还原气氛有助于降低釉料粘度，促进气泡形成，从而增强乳浊效果；但还原气氛过强可能导致铁元素过度还原，使釉色发黑或发灰，影响青釉的审美效果。因此，烧成过程中需精确控制氧化与还原阶段的转换点，通常在釉料熔融初期保持弱氧化气氛，待釉面流平后逐步转入弱还原气氛，以获得理想的青釉色泽和乳浊质感。气氛的稳定性至关重要，剧烈的气氛波动可能导致釉面出现色差或乳浊不均。
原料预处理与釉浆制备工艺细节
原料的细度与均匀性直接影响青釉乳浊釉的烧成质量，因此原料预处理工序不容忽视。硅酸锆、磷酸盐乳浊剂以及长石、石灰石等助熔剂原料，需经过严格的筛分和球磨处理。通常，釉料细度要求达到规定目数（如300目筛余小于0.5%），以确保釉浆在施釉时具有良好的悬浮性和流动性，避免施釉后出现沉淀或流挂。球磨过程中，加水比例和研磨时间需精确控制，过长的研磨时间可能导致釉料中铁、锰等杂质元素溶出，影响釉色纯度；过短的研磨时间则可能导致颗粒不均，烧成后出现斑点或针孔。此外，硅酸锆等硬质原料需单独研磨，以避免在混合研磨中产生过大的颗粒，影响乳浊效果的均匀性。

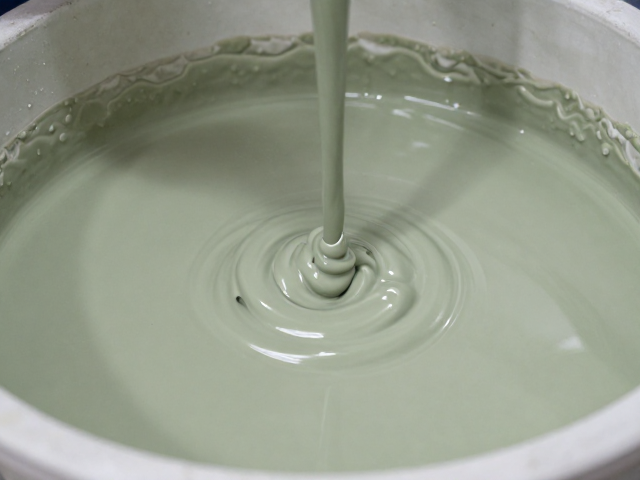

釉浆的制备需严格控制水分、密度和粘度，以确保施釉工艺的稳定性。青釉乳浊釉的釉浆密度通常控制在1.65-1.70 g/cm³之间，具体数值需根据施釉方式（浸釉、喷釉、浇釉）进行调整。浸釉法要求釉浆具有较高的粘度，以形成均匀的釉层；喷釉法则要求釉浆具有较好的流动性，以形成细腻的釉面。釉浆中需添加适量的电解质（如羧甲基纤维素、硅酸钠等）以改善悬浮性和流动性，但添加剂用量需谨慎，过量添加剂可能在烧成过程中分解产生气体，导致釉面针孔或气泡缺陷。釉浆制备后需经过陈腐处理，通常陈腐时间为24-72小时，以促进釉料颗粒表面的水化反应，提高釉浆的稳定性。陈腐过程中需定期搅拌，防止釉浆沉淀分层。施釉前需再次搅拌釉浆，确保成分均匀，避免因沉淀导致釉层厚度不均，进而影响乳浊效果的一致性。
